超声波流量计功耗测量关键技术：误差控制与设备选型

电池供电超声波流量计的功耗测量核心是精准捕捉不同工作模式下的电流 / 电压变化，结合工作周期计算平均功耗（电池续航关键指标），以下是分步骤、可操作的测量方案，涵盖工具选择、测试流程、数据计算及注意事项：

一、核心测量原理

电池供电设备的功耗分「工作功耗」和「待机功耗」，超声波流量计的功耗特征为：

·待机状态：微控制器低功耗运行，仅维持时钟 / 通信模块，电流通常 μA 级；
·工作状态：启动超声波传感器、信号处理、数据存储 / 传输，电流 mA 级（持续时间短，如 1-10 秒 / 次）；
·平均功耗 =（工作功耗 × 工作时间 + 待机功耗 × 待机时间）÷ 工作周期（总时间），直接决定电池使用寿命。

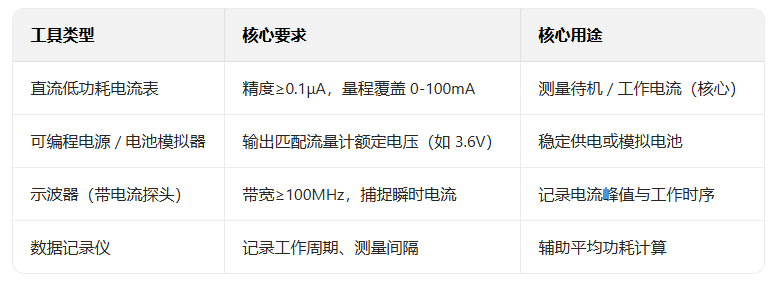

二、必备测量工具（按精度优先级排序）



三、3 种实操测量方法（从简单到精准）

方法 1：基础直测法（适合快速估算）
·适用场景：无需区分待机 / 工作，仅需平均功耗数据；
·工具：可编程电源 + 直流电流表；
·步骤：
1接线：电源正极 → 电流表 → 流量计正极，流量计负极 → 电源负极（串联回路，确保接触良好，避免线损）；
2设定电源：输出电压为流量计额定电压（如 3.6V 锂电池），关闭纹波（选择「纯直流」模式）；
3稳定运行：让流量计正常工作≥3 个工作周期（如测量间隔 10 秒，运行 30 秒），记录电流表的平均读数（I_avg，单位 A）；
4计算功耗：功耗 P_avg = U（电源电压，V）× I_avg（A），单位 W（常用 mW/μW 表示）。

方法 2：分状态精准测量法（推荐，电池续航计算核心）
·适用场景：需分别获取待机 / 工作功耗，精准预测续航；
·工具：直流电流表 + 示波器 + 数据记录仪；
·步骤：
1接线：同方法 1，示波器电流探头并联在电流表两端（捕捉瞬时电流）；
2记录工作时序：通过流量计串口 / 显示屏，确认「工作周期 T」（如 10 秒）、「单次工作时间 t1」（如 1 秒）、「待机时间 t2」（T-t1=9 秒）；
3测量待机功耗：在流量计待机阶段，记录电流表稳定读数 I_standby（μA 级，如 50μA），待机功耗 P_standby = U×I_standby；
4测量工作功耗：触发示波器捕捉单次工作的电流波形，读取峰值电流 I_peak（mA 级，如 20mA）和平均工作电流 I_work（如 15mA），工作功耗 P_work = U×I_work；
5计算平均功耗：P_avg =（P_work×t1 + P_standby×t2）÷ T；
6续航估算：若使用锂电池（如容量 2000mAh=2Ah），理论续航时间 = 电池容量（Ah）× U（V）÷ P_avg（W）÷ 24（小时 / 天）→ 单位：天（需预留 20% 余量）。

方法 3：电池放电法（模拟实际使用场景）
·适用场景：验证实际电池供电下的功耗，排除电源纹波影响；
·工具：满电锂电池（与流量计匹配） + 电池容量测试仪（如 CN3791） + 数据记录仪；
·步骤：
1用满电电池给流量计供电，同时连接容量测试仪（记录放电电流和剩余容量）；
2让流量计连续工作至电池电压降至保护电压（如锂电池 3.0V），记录总放电容量 C（mAh）和总工作时间 T_total（小时）；
3计算平均功耗：P_avg =（U_avg × C）÷ T_total，其中 U_avg 为放电过程的平均电压（如锂电池放电平均 3.7V）。

四、关键注意事项（避免测量误差）

1.线损控制：测量线采用粗线（线径≥1mm²），缩短接线长度，接头焊接（避免松动导致接触电阻增大，尤其测 μA 级待机电流时）；
2.仪器精度：测待机电流（μA 级）时，电流表需选择「低量程」（如 0-1mA），开启「平均滤波」功能，避免干扰；
3.排除干扰：超声波流量计工作时可能产生电磁干扰，示波器探头需接地良好，远离传感器探头；
4.负载匹配：若流量计带通信模块（如 4G/NB-IoT），需在测量时开启通信功能（通信功耗占比可能达 50% 以上），模拟实际使用场景；
多次测量取平均：每种状态测量 3-5 次，排除偶然误差，取平均值作为最终结果。

五、典型案例参考

假设某电池供电超声波流量计参数：
·额定电压 U=3.6V，测量间隔 T=10 秒，单次工作时间 t1=0.8 秒；
·待机电流 I_standby=40μA，工作平均电流 I_work=12mA；
·计算：
P_standby=3.6V×40μA=0.144mW；
P_work=3.6V×12mA=43.2mW；
P_avg=（43.2mW×0.8s + 0.144mW×9.2s）÷10s≈3.5mW；
2000mAh 锂电池理论续航：（2Ah×3.6V）÷0.0035W÷24h≈85 天（预留 20% 余量后≈68 天）。

总结
核心是「串联测量电流 + 区分工作 / 待机状态」，优先选择「分状态精准测量法」（方法 2），既能满足功耗数据需求，又能直接用于电池续航预测。测量时重点控制接线损耗、仪器精度和干扰，确保数据真实可靠。
