外夹式超声波流量计的选型和安装

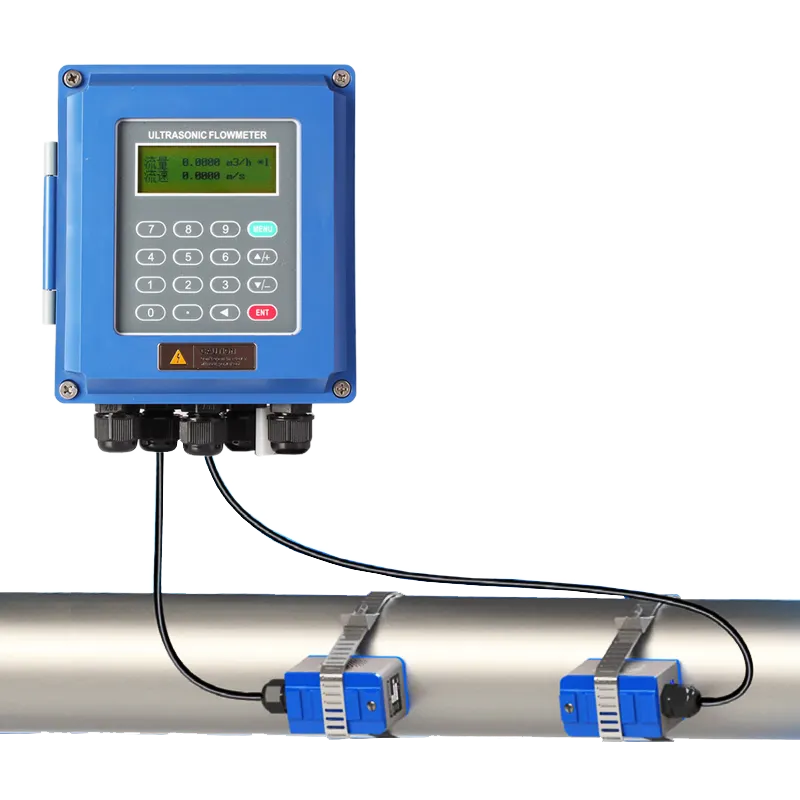

根据传感器的安装方式，超声波流量计可以分为：外夹式、管段式和插入式。外夹式超声波流量计，是指将传感器安装在管道外侧的超声波流量计。这种安装方式是这三种超声波流量计中，安装和维护最为方便的一种，但是传感器信号的发射和接收信号通道最复杂，必须通过管道、（衬里）和流体介质，测量精度也相对较低。

一、外夹式超声波流量计选型依据

仪表的选型是仪表应用中非常重要的工作，超声波流量计选型要特别注意收集以下方面的信息：

1、基本信息

被测流体名称；最大流量、最小流量；最高温度、最低温度；管道材料；管道内衬材料；管道外直径D（或管壁厚度），管内径。

2、防护等级选择

一般有IP65和IP68两种。IP65是防喷水型，在使用中能承受一定压力和出水量的水柱喷射。IP68是潜水型，可以长期工作在水中。

3、测量点的选择

1）测量位置应选在探头上游大于10D和下游大于5D，充满液体的直管段处；

2）测量点选择应尽可能远离泵、阀门等设备，避免干扰。原因同上，因要尽可能测量平直流体，避免紊流带来的测量误差；

3）测量点选择应尽可能远离大功率电台，强磁场干扰源等；

4）管路管材应均匀密实，易于超声波传播；

5）充分考虑管内结垢状况，尽可能选择无结垢的管段进行测量。

二、外夹式超声波流量计安装注意事项

1、必须把待安装传感器的金属管道表面打磨3倍探头面积，去掉锈迹油漆，使管壁表面光滑平整，露出管道金属的原有表面并保持原有弧度；

2、传感器的信号屏蔽线可悬空，但不能与正、负端短路；

3、传感器与管道接触部分要用耦合剂密封，防止空气、沙尘和锈迹进入；

4、夹具应固定在传感器的中心部分，使之不易滑动。
