如何选择适合的多声道超声波流量计呢

选择适合的多声道超声波流量计需综合以下核心要素，结合具体工况匹配声道配置与功能：

一、    依据管道条件确定声道数

1.    ‌管径尺寸‌

o   ‌DN80以下管道‌：单声道或双声道即可满足需求（±1.0%精度）。

o   ‌DN300-DN1000管道‌：推荐4-8声道（精度±0.5%），如石油化工、供热管网。

o   ‌DN1000以上大口径/明渠‌：需16-32声道（精度±0.2%），适用于污水处理厂、水利工程，通过分层测量抵消流场畸变。

注：管径越大，流速分布越复杂，需更多声道覆盖全截面。

2.    ‌直管段限制‌

o   声道数越多，对上下游直管段要求越低：

§  单声道需上游10D、下游5D（D为管径）。

§  八声道仅需上游5D、下游2D，适合空间受限的改造项目。

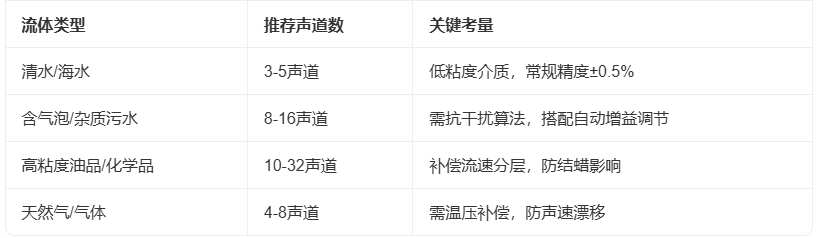

二、根据流体特性优化声道配置

注意‌：含固量＞5%或气泡率高的介质，优先选用多普勒法+多声道组合。

三、    精度与功能适配

1. ‌精度分级选择‌

o   ‌贸易结算‌：选8声道以上（±0.2%），如天然气计量站。

o   ‌过程控制‌：4-5声道（±0.5%），如工业循环水。

o   ‌监测用途‌：3声道（±1.0%），如排水管网。

1. ‌扩展功能需求‌

o   ‌高温介质‌（＞120℃）：选耐高温插入式探头，配套散热套件。

o   ‌防爆场景‌：需Ex d ia IIB T6 Gb认证，适用于石化厂。

o   ‌智慧管理‌：搭配4G/NB-IoT无线远传，支持远程诊断。

四、    安装与维护成本平衡

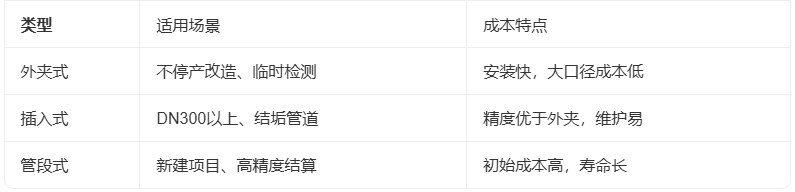

·安装方式对比

·‌长期维护‌：

• 外夹式需每3个月补涂耦合剂；

• 贸易结算仪表每6个月现场校准。

五、选型决策流程

1.‌勘测现场‌：测量管径、确认直管段长度、检查流体洁净度。

2.匹配声道‌：根据上表选择最小声道数满足精度要求。

3.验证兼容性‌：

o   介质温度/压力是否在传感器耐受范围；

o   管壁衬里是否影响声波穿透（水泥管需特殊频段）。

4.成本优化‌：DN300以下优选外夹式，大口径长期运行选插入式。

‌

典型案例‌：某污水处理厂DN1200管道，含固体杂质，直管段仅3D——选用16声道插入式流量计，精度±0.5%，配合自清洁探头设计，降低维护频次。
